四柱液壓機電路圖【成都正西液壓機】

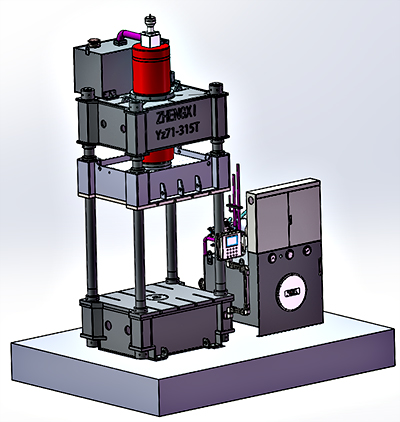

四柱液壓機在使用中比較常見，用途也非常多，從構造上也不是很復雜，今天我們主要來說說四柱液壓機的電路圖，希望看到這篇文的分析能夠幫助到您，分析說明如下：

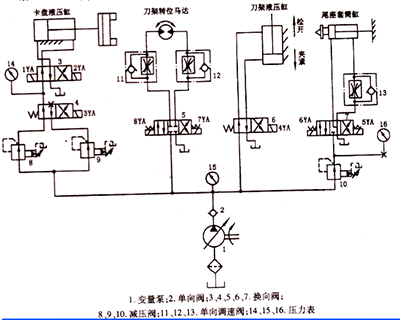

四柱液壓機的液壓系統采用單向變量泵供油，系統壓力調至4MPa，壓力由壓力表15顯示。泵輸出的壓力油經過單向閥進入系統，其工作原理分析如下。
四柱油壓機回轉刀架1.卡盤的夾緊與松開
當卡盤處于正卡(或稱外卡)且在高壓夾緊狀態下，夾緊力的大小由減壓閥8來調整，夾索力由壓力表14來顯示。當lYA通電時，閥3左位工作，系統壓力油經閥8、閥4、閥3到液壓缸右腔，液壓缸左腔的油液經閥3直接回油箱。這時，活塞桿左移，卡盤夾緊。反之，當lYA通電時，閥3右位工作，系統壓力油經閥8、閥4、閥3到液壓缸左腔，液壓缸右腔的油液經閥3直接回油箱，活塞桿右移，卡盤松開。
當卡盤處于正卡且在低壓夾緊狀態下，夾緊力的大小由減壓閥9來調整。這時，3YA通電，閥4右位工作。閥3的工作情況與高壓夾緊時相同。卡盤反卡(或稱內卡)時的工作情況與正卡相似，這里不再贅述。
2.四轉刀架的回轉換刀時，首先是刀架松開，然后刀架轉位到指定的位置，最后刀架復位夾緊，當4YA通電時，閥6右位工作，刀架松開。當8YA通電時，液壓馬達帶動刀架正轉，轉速由單向調速閥11控制。若7YA通電時，則液壓馬達帶動刀架反轉，轉速由單向調速閥12控制。當4YA斷電時，閥6左位工作，液壓缸使刀架夾緊。
3.尾坐套筒的伸縮運動
當6YA通電時，閥7左位工作，系統壓力油經減壓閥10、換向閥7￥1J尾座套筒液壓缸的左腔，液壓缸右腔油液經單向調速閥13、閥7回油箱，缸筒帶動尾座套筒伸出，伸出時的預緊力大小通過壓力表16顯示。反之，當5YA通電時，閥7右位工作，液壓系統壓力油經減壓閥10、換向閥7、單向調速閥13到液壓缸右腔，液壓缸左腔的油液經閥7流回油箱，套筒縮回。
